Drzwi jednoskrzydłowe
KVS00/L/3-08/SV/BL/IP54
Nr art.: S4585000

Wygeneruj PDF

Skontaktuj się z nami

Opis

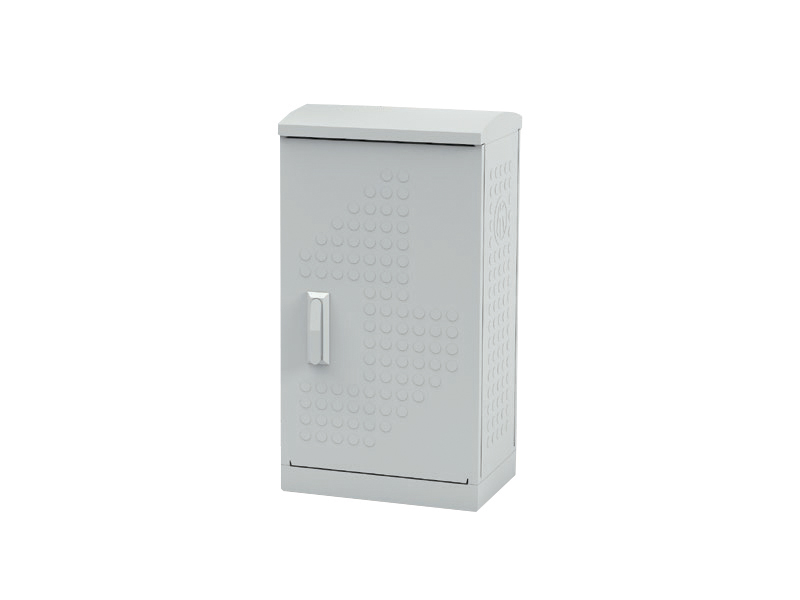

Obudowa typu LABEO wykonana jest z trudnopalnego tworzywa wzmacnianego włóknem szklanym. Posiada wysoką odporność na warunki atmosferyczne i uszkodzenia mechaniczne. Obudowa ma 850mm wysokości, 471mm szerokości oraz 320mm głębokości. Kolor tworzywa to RAL7035 a stopień ochrony IP54. Można ją zabudować systemem miedzianych szyn prądowych lub zamontować wewnątrz płytę montażową. Oferowana jest do sprzedaży w stanie zmontowanym.
Nazwa produktu:

Drzwi jednoskrzydłowe

Oznaczenie producenta:

KVS00/L/3-08/SV/BL/IP54

Nr artykułu:

S4585000

Wielkość:

00

Sposób montażu:

Wykonanie:

złożone, bez cokołu

Jednostka w opakowaniu:

1

Zastosowanie:

ETIM 5.0:

EC000261

EAN:

4029155652113

Norma kontrolna:

Parametry elektryczne

Napięcie znamionowe Ue [V]

1000V AC

Prąd znamionowy Ie [A]

630A

Maksymalny prąd znamionowy (gL/gG) [A]

Napięcie znamionowe izolacji AC Ui [V]

1000V AC

Napięcie znamionowe izolacji DC Ui [V]

1500V DC

Wytrzymałość udarowa Uimp [kV]

12kV 1,2/50µs

Kategoria przepięć

IV

Prąd znamionowy krótkotrwały wytrzymywalny Iicw [kA]

25kA 1s, Peak: 52,5kA

Łukoochronność [kA]

10kA 300ms

Stopień ochrony

IP54

Klasa chłonności

II

Klasa ochronności

Odporność na uderzenia mechaniczne

Odporność na żar [°C]

Temperatura otoczenia Tu [°C]

od -25 do + 80°C

Grubość

Parametry mechaniczne

Mocowanie

Przezroczysta osłona

Waga (bez opakowania)

Kolor

RAL7035

Materiał

poliester wzmocniony włóknem szklanym (SMC)

Powierzchnia

krążkowana

Szerokość

471mm

Wysokość

850mm

Głębokość

320mm

Doprowadzenie kabla

Odstęp miedzy podstawami bezpiecznikowymi

Ilość zacisków na wyjściu

Deklaracja CE

Pobierz plik

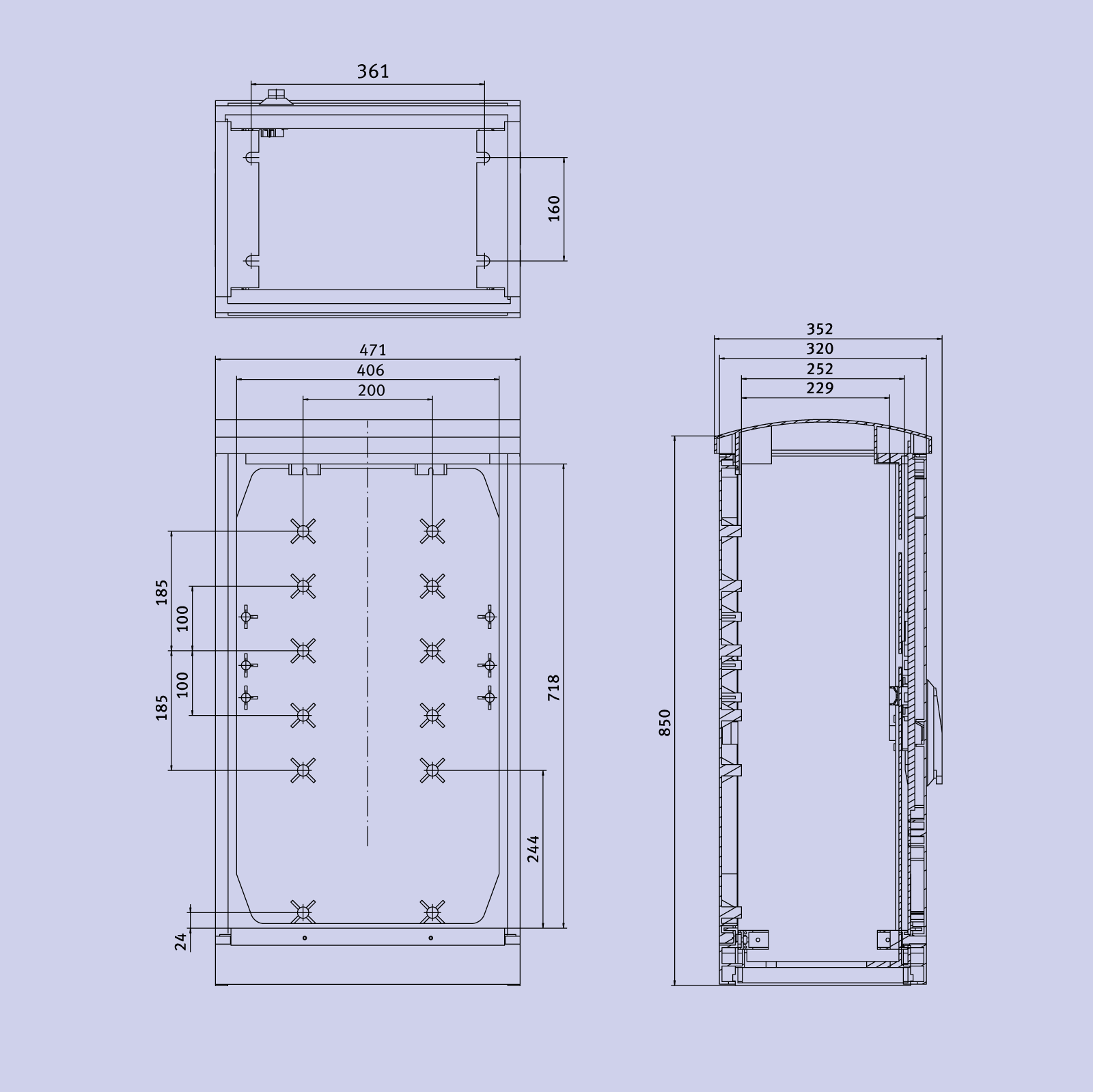

Rysunek DXF
