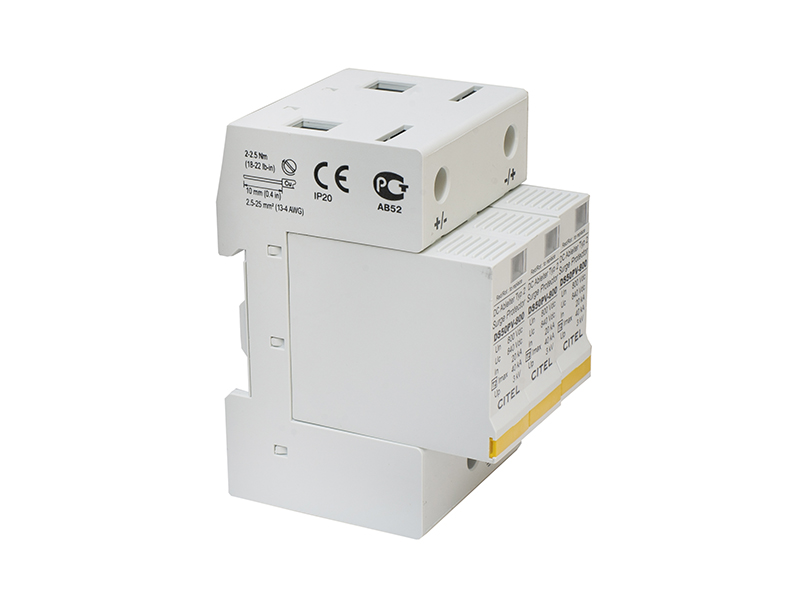

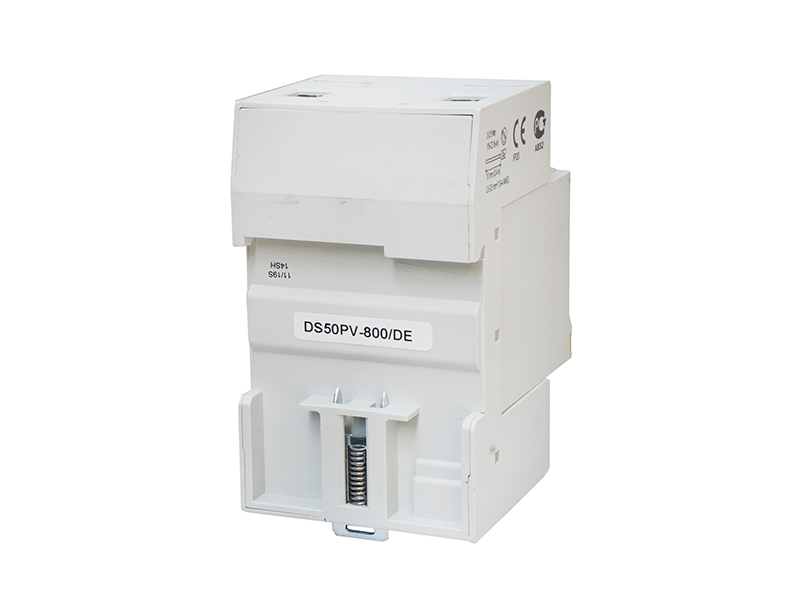

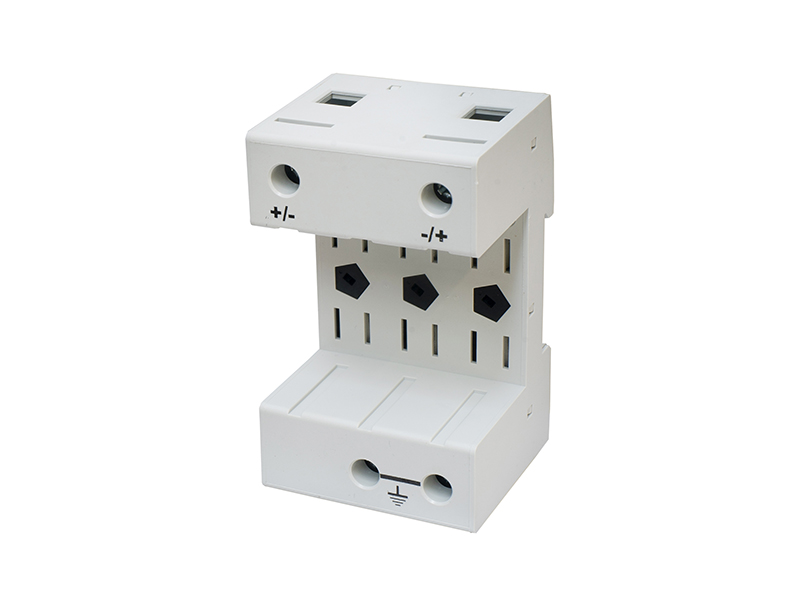

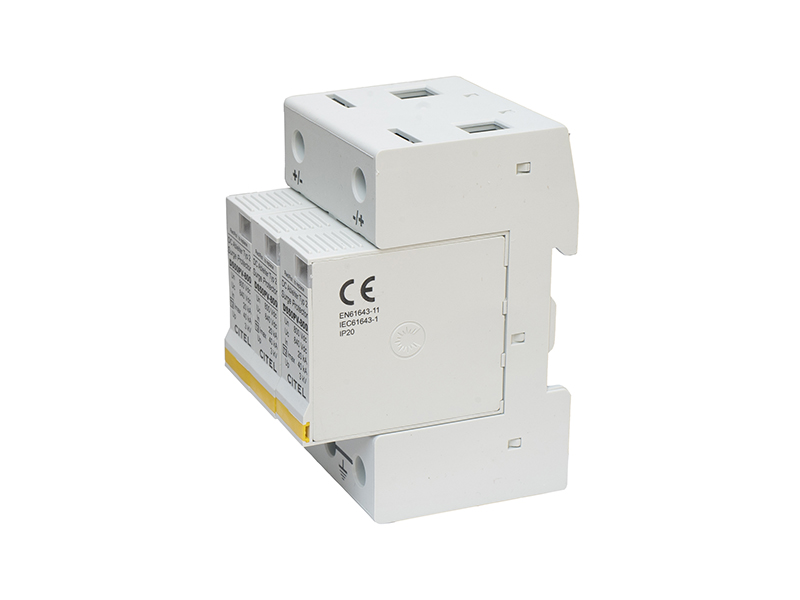

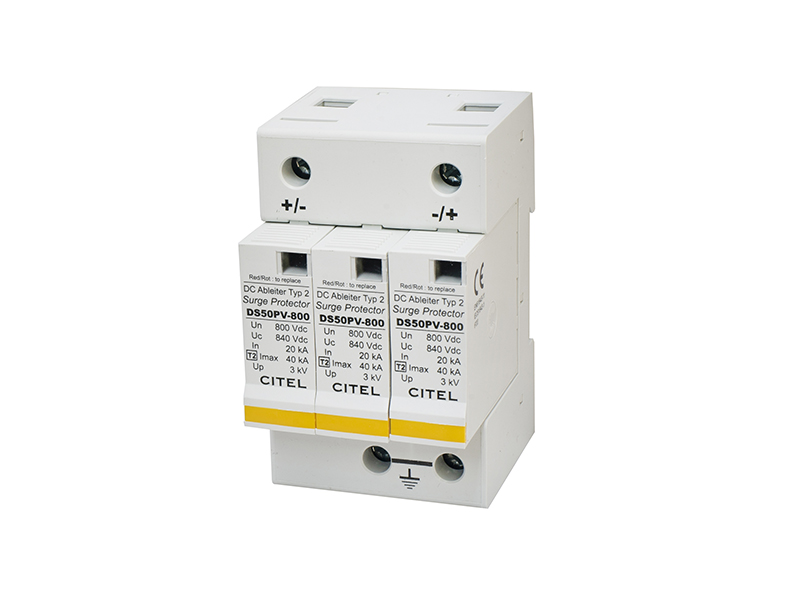

Ogranicznik przepięć - Typ 2
DS50PV-800
Nr art.: C480201

Wygeneruj PDF

Skontaktuj się z nami

Opis

Ogranicznik przepięć do sieci DC Typu 2, charakteryzujący układem połączeń typu Y odpornym na błędy montażowe,   gdzie jako elementy zabezpieczające w modułach zastosowano warystory, Do montażu w rozdzielnicach DC na obiektach, w których wymagane jest napięcie pracy do 800V DC,  jako 2-gi stopień zabezpieczeń przeciwko przepięciom indukowanym.

  • Najwyższe napięcie trwałej pracy Ucpv=840V DC
  • Znamionowy prąd wyładowczy (8/20µs) In=20kA/bieg.
  • Całkowity prąd wyładowczy (8/20µs) Imaxtotal=40kA
  • Wytrzymałość zwarciowa (wg normy UTE) Iscpv= 15000A
  • Prąd upływu Ipe poniżej 0,1mA
  • Technologia MOV
  • Czas zadziałania: poniżej 25 ns
Nazwa produktu:

Ogranicznik przepięć - Typ 2

Oznaczenie producenta:

DS50PV-800

Nr artykułu:

C480201

Jednostka w opakowaniu:

Zastosowanie:

ETIM 5.0:

EC000941

EAN:

Normy kontrolne:

PN-EN 61643-11

Parametry elektryczne

Układ połączeń

Układ sieci

TN

Napięcie AC [V]

Napięcie DC [V]

800V DC

Maksymalne napięcie - Uc[V]

Najwyższe napięcie trwałej pracy Uc [V]

Najwyższe napięcie trwałej pracy Uc AC [V]

Najwyższe napięcie trwałej pracy Uc DC [V]

Maks. prąd przy połączeniu szeregowym I [A]

Częstotliwość znamionowa - fn [Hz]

Przepięcie dorywcze TOV - 5 sekund - UT [V]

Przepięcie dorywcze TOV - 120 minut - UT [V]

Przepięcie dorywcze TOV (N-PE) - UT [V]

Przepięcie dorywcze TOV (L-PE) - UT [V]

Przepięcie dorywcze TOV - UT [V]

Prąd udarowy (10/350 µs) - Iimp [kA]

Energia właściwa na biegun - W/R [kj/Ohm]

Udar kombinowany - Uoc [kV]

Udar kombinowany - test kl. III - Uoc [kV]

Udar kombinowany - test wg IEEE C62.41.2 - Uoc [kV]

Prąd upływu - Ic [A]

<1mA

Prąd roboczy / prąd upływu przy Uc - I [A]c

BRAK

Prąd następczy - If [A]

BRAK

Zdolność gaszenia prądu następczego - Ifi [Aeff]

Maks. prąd - podłączenie przewodów V [A]

Sposób ochrony

Czas zadziałania - tA [ns]

<25 ns

Maks. znam. prąd obciążenia - IL [A]

Prąd udarowy (10/350 μs) / 1 bieg. - Iimp [kA]

Prąd udarowy całkowity (10/350 μs) / 1 bieg. - Itotal [kA]

Znamionowy prąd wyładowczy (8/20 µs) - IN [kA]

Znamionowy prąd wyładowczy (8/20 µs) na biegun - IN [kA]

Maks. prąd wyładowczy (8/20 µs) na biegun - Imax [kA]

Maks. prąd wyładowczy (8/20 µs) razem - Itotal [kA]

40kA

Napięciowy poziom ochrony przy In - Up [kV]

<2,2kV

Napięciowy poziom ochrony przy Uoc - Up [kV]

Napięciowy poziom ochrony - Up [kV]

Napięciowy poziom ochrony przy 6kV (1,2/50 µs - Up [kV]

Napięciowy poziom ochrony przy 5kA - Up [kV]

Napięciowy poziom ochrony przy 3kA - Up [kV]

Napięciowy poziom ochrony przy 10kA - Up [kV]

Napięciowy poziom ochrony przy 12,5kA - Up [kV]

Napięciowy poziom ochrony przy Imax - Up [kV]

Napięciowy poziom ochrony przy In - CM/DM(2) - Up [kV]

Napięciowy poziom ochrony przy LM/DM - Up [kV]

Napięciowy poziom ochrony CM/DM @ In (8/20µs) i @ 6kV (1,2/50µs) - Up [kV]

Napięcie zadziałania L-PE - Us [kV]

Maksymalna pojemność bocznika [µF]

RFI Filtr [Mhz]

Wytrzymałość zwarciowa - IISCCR [A]

Odporność na zwarcie - Ip [kA]

Tłumienność wtrąceniowa [dB]

Tłumienność odbiciowa [dB]

Współczynnik fali stojącej VSWR

Impedancja Z [Ω]

Urządzenia odłączające

Odłącznik termiczny

Maksymalny bezpiecznik [A]

Wyłącznik różnicowoprądowy (jeśli jest w sieci)

Parametry mechaniczne

Podłączenie do sieci

Wskaźnik pracy

Wymiary montażowe

Przekrój przewodu

Wskaźnik uszkodzeń

Zachowanie po uszkodzeniu

Sygnalizacja zdalna (FS)

Moc załączalna maks.

Przekrój przyłącza FS

Montaż

szyna montażowa TH35

Zakres temperatur pracy

od -40 do +85°C

Stopień ochrony obudowy

IP20

Materiał obudowy

tworzywo PEI UL-94-V0

Normy kontrolne

PN-EN 61643-11 - Polska

EN 61643-11 - Europa

UL1449 - USA

Zgodność z normami

* – Produkt DS50PVS-1000G wg starej normy na napięcie 1000V DC, wg nowej normy na 880V DC
** CM = tryb normalny (+/PE lub -/PE)
DM = tryb różnicowy (+/-)
