Rozłącznik bezpiecznikowy listwowy
SLT3-3SR/3X6/2000/TM3
Nr art.: L3000501

Wygeneruj PDF

Skontaktuj się z nami

Opis

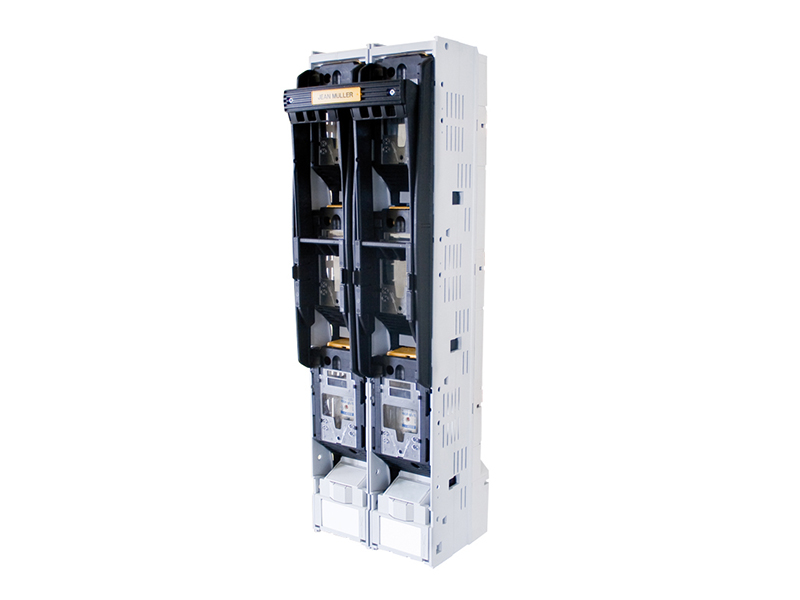

Rozłącznik bezpiecznikowy listwowy podwójny rozłączany 3 fazowo, jedną dźwignią.
Przeznaczony do sekcyjnego łączenia dwóch układów szyn zbiorczych z odejściem na prawo.
Aparat fabrycznie wyposażony jest w zwory NH3 6x1250A.
Szerokość zabudowy 200 mm. Montaż bezpośredni na szynach prądowych o rozstawie 185 mm.
Możliwość pracy w układzie pionowym lub poziomym.
Konstrukcja aparatu umożliwia pracę w pozycji parking oraz blokowanie dźwigni za pomocą kłódki w pozycji otwartej i zamkniętej.
Aparat wyposażony w system opatentowanych kontaktów bezpiecznikowych typu DELTA gwarantujących niskie straty mocy.

Wielkość: NH3
Napięcie znamionowe Ue: 690V
Prąd znamionowy Ie: 2000A

Nazwa produktu:

Rozłącznik bezpiecznikowy listwowy

Oznaczenie producenta:

SLT3-3SR/3X6/2000/TM3

Nr artykułu:

L3000501

Wielkość:

Sposób montażu:

Wykonanie:

Jednostka w opakowaniu:

1

Zastosowanie:

rozdzielnice nn, złącza kablowe

ETIM 5.0:

EC001046

EAN:

4029155053682

Norma kontrolna:

Parametry elektryczne

Napięcie znamionowe Ue [V]

690V AC

Prąd znamionowy Ie [A]

Prąd cieplny z wkładką topikową Ith [A]

Prąd cieplny ze zworą Ith [A]

2000A

Napięcie znamionowe izolacji Ui [V]

690V AC

Napięcie udarowe Uimp [kV]

Warunkowy znamionowy prąd zwarciowy Icc[kA]

Częstotliwość f [Hz]

40-60Hz

Prąd znamionowy krótkotrwały wytrzymywany (1 sek.) Icw [kAeff]

Kategoria użytkowania





Napięcie znamionowe udarowe wytrzymywane Uimp [kV]

8kV

Strata mocy przy Ith (bez wkładki topikowej) Pv [W]

Maksymalna dopuszczalna strata mocy na wkładce topikowej Pa [W]

51W

Parametry mechaniczne

Mechaniczny okres użytkowania (cykle łączeniowe)

500

Elektryczny okres użytkowania (cykle łączeniowe)

100

Waga (bez opakowania)

Odstęp między szynami

185mm

Grubość szyn

30x10mm

Przyłącze kablowe

Rodzaj przyłącza

Przekrój zaciskanych kabli

4x300mm2

Moment dokręcenia

35-40Nm

Stopień ochrony IP od strony czołowej

Stan pracy

Pokrywa przednia otwarta

Warunki pracy

Temperatura otoczenia T [°C]

-25 do +70 řC

Zakładany tryb pracy

Położenie montażowe

Maksymalna wysokość montażu

Stopień zabrudzenia

3

Kategoria przepięcia

IV
